公路波形護欄圖例代號詳解

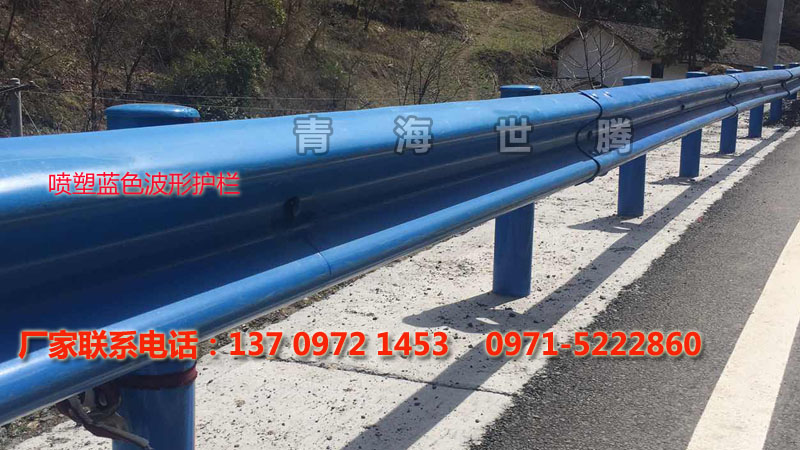

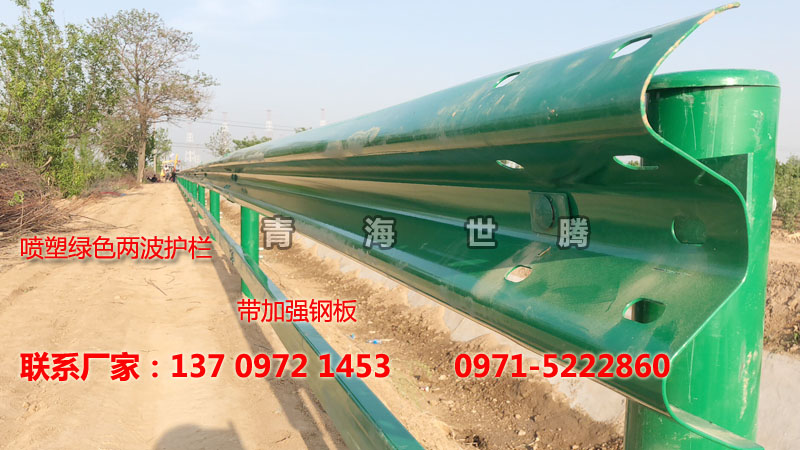

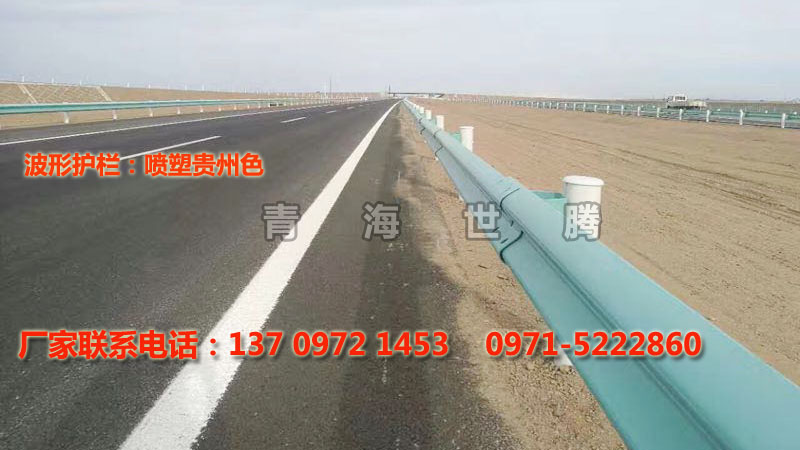

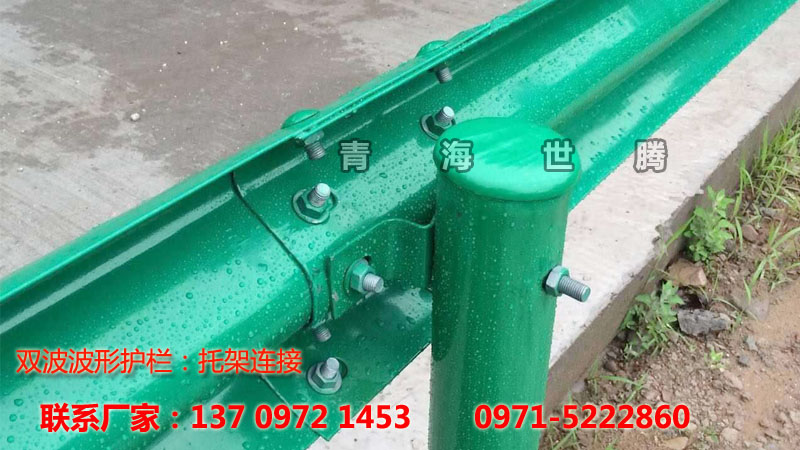

Gr-B-4E      路側B級雙波波形梁護欄，立柱間距4m，打入式

Gr-B-2E      路側B級雙波波形梁護欄，立柱間距2m，打入式

Gr-B-4C      路側B級雙波波形梁護欄, 立柱間距4m，混凝土基礎

Gr-B-2C      路側B級雙波波形梁護欄, 立柱間距2m，混凝土基礎

Gr-A-4E      路側A級雙波波形梁護欄，立柱間距4m，打入式

Gr-A-2E      路側A級雙波波形梁護欄，立柱間距2m，打入式

Gr-A-4C      路側A級雙波波形梁護欄, 立柱間距4m，混凝土基礎

Gr-A-2C       路側A級雙波波形梁護欄, 立柱間距2m，混凝土基礎

Gr-SB-4E      路側SB級雙波波形梁護欄，立柱間距4m，打入式

Gr-SB-2E      路側SB級雙波波形梁護欄，立柱間距2m，打入式

Gr-A-2B1      路側A級雙波波形梁護欄，立柱間距2m，預埋套筒式

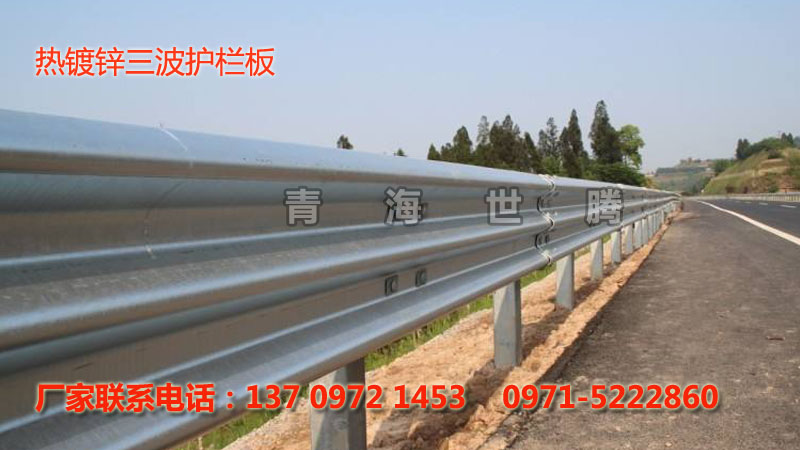

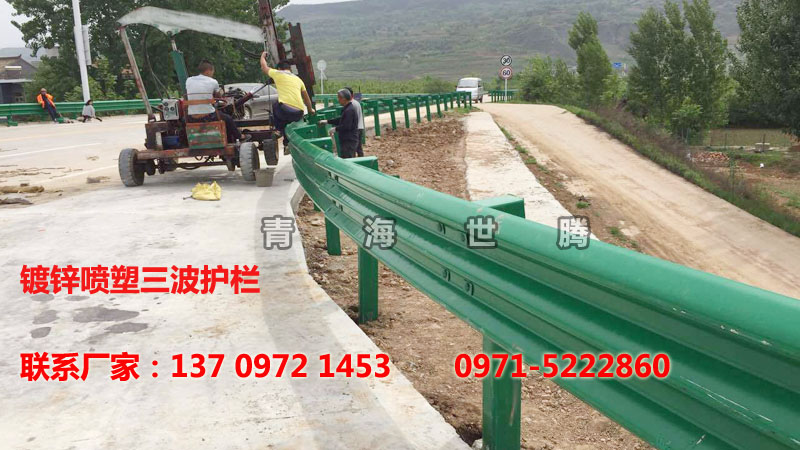

Gr-SB-1B1     路側SB級三波波形梁護欄，立柱間距1m，預埋套筒式

Gr-Am-4E      中央分隔帶分設型Am級雙波波形梁護欄，立柱間距4m，打入式

Gr-Am-2E      中央分隔帶分設型Am級雙波波形梁護欄，立柱間距2m，打入式

Gr-SBm-1B1     中央分隔帶分設型SBm級三波波形梁護欄，立柱間距1m，預埋套筒式

Grd-Am-2E     中央分隔帶組合型Am級雙波波形梁護欄，立柱間距2m，打入式

Grd-Am-1B1     中央分隔帶組合型Am級雙波波形梁護欄，立柱間距1m，預埋套筒式

HDHL       中央分隔帶插拔式活動護欄

AT1-2       路側上游端頭，外展圓頭式

AT2        路側下游圓形端頭

BT-1       端部翼墻式波形梁護欄與混凝土護欄過渡結構段

CT        中央分隔帶開口端部結構

DT        護欄三角端端部結構
